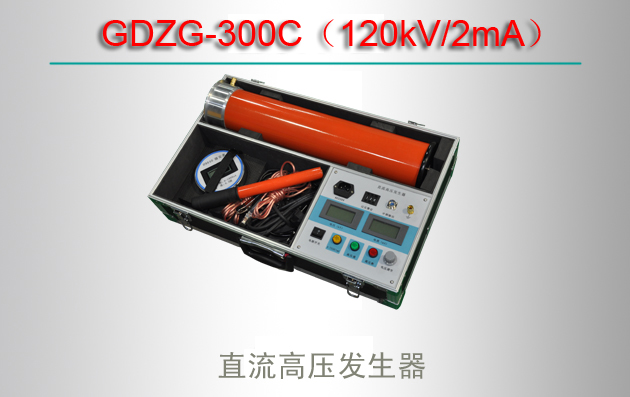

产品概述
GDZG-300C 系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
主要功能特点
●机箱采用铝合金机箱。
●采用中频倍压电路，应用 PWM 脉宽调制技术和大功率 IGBT 器件。
●采用电压大反馈，输出电压稳定度高，纹波系数≤3 % 。
●全量程平滑调压，电压调节细度好调节精度≤ 0.5% ，稳定度≤ 1% ，电压电流误差±（1.5 % ±2个字），电流误差±（1.5 % ±2个字）。
●升压电位器零起升压。
● 0.75U DC1mA 功能按钮，方便氧化锌避雷器试验，精度±（1.5 % ±2个字）。
●过压保护采用拔码设定，一目了然，误差±2 % 。
●倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● GDZG-300C 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
主要技术参数
|
规格 技术参数 |
6 0/2 |
4 0/3 |
60/5 |
120 / 1 |
120/2 |
120/3 |
|
额定电压 (kV) |
60 |
4 0 |
60 |
120 |
120 |
120 |
|
额定电流 (mA) |
2 |
3 |
5 |
2 |
3 |
5 |
|
额定功率 (W) |
120 |
12 0 |
300 |
120 |
240 |
360 |
|
机箱重量 (kg) |
8 |
8 |
8 |
8 |
8 |
8 |
|
倍压重量 (kg) |
4 |
4 |
5 |
6 |
6 |
8 |
|
倍压高度 (mm) |
440 |
440 |
440 |
535 |
535 |
535 |
|
电压测量精度 |
数显表 ± ( 1.5 % 读数± 2 个字 ) |
|||||
|
电流测量精度 |
数显表 ± ( 1.5 % 读数± 2 个字 ) |
|||||
|
波纹系数 |
≤3 % |
|||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|||||
|
过载能力 |
空载电压可超出额定电压 1 0%使用10分钟 最大充电电流为 1. 25倍额定电流 |
|||||
|
电源 |
单相交流50HZ 220V±10% |
|||||
|
工作方式 |
间断使用 |
|||||
|
一次连续时间最长为10分钟 |
||||||
|
工作环境 |
温度： 0~40 ℃ |
|||||
|
相对湿度：室温为 25 ℃时不大于 85% （无凝露） |
||||||
|
海拔高度： 1500 米以下 |
||||||
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|||||
|
空气绝缘、无泄漏之虑 |
||||||
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤2.0%） 最适合氧化锌避雷器试验 |
|||||
|
过压保护采用拨置，一目了然 |
||||||
|
机箱倍压放置一个铝合金箱,整机一手可提 |
||||||
注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.
