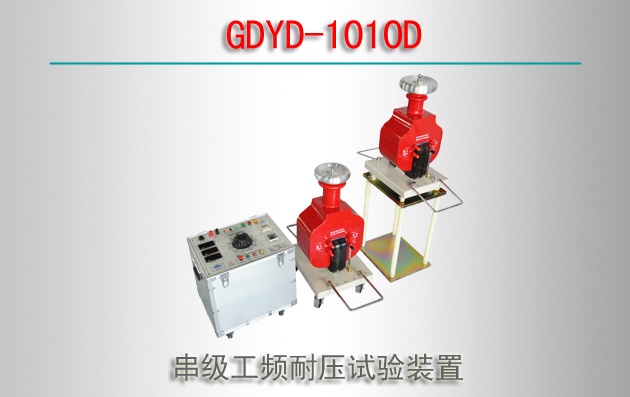

产品概述

        GDYD-D系列串级工频耐压试验装置是国电西高在GDYD-M型的基础上，根据国家最新电力行业标准而设计的、性能先进的新型耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

产品特点

• 可根据用户要求配置油浸式、干式或者SF6气体式等各种试验变压器。
• 高压电压、电流、低压电流、时间，4路测量方式。
• 手动操作方式，提高了产品的安全性、可靠性。
• 实时显示高压电压、高压电流、低压电流和时间，显示直观明了。
• 具有零位指示、电源指示、工作指示、计时指示、安全紧急按钮等功能
• 完善的过流保护、零位启动保护、声光语言报警提醒、电源保护开关等功能
• 采用新型时间继电器，计时范围更广（1S～99H）
• 采用新型电流继电器，更精确、更可靠，确保人身及设备安全。
• 试验容量在5kVA以上，采用移动式控制箱。
• 试验容量在20kVA（含）以上，采用移动式控制台。
• 支持交直流两用功能，AC/DC显示可切换。（选配）
• 配备串级变压器和双高压变压器，实现不同电压等级的耐压试验。（选配）
• 还可定做电压微调功能，用于互感器校验系统的升压升流精密调节。（选配）

主技术参数

• 输入电压：AC 220(380)V 可选
• 低压输出：AC 0-250（430）V
• 低压电流： 0-5/10/15/50A(可按客户要求定制)
• 输出容量： 0-3/5/10/15 kVA(可按客户要求定制)
• 高压电压： 0-50/100/150/200 kV(可按客户要求定制)
• 高压电流： 0-50/100/150/200/500/1000/2000mA(可按客户要求定制)
• 计时范围：0-9999S
• 环境温度：－20℃至50℃
• 电压精度 ≤1.5% ±1个字(F.S)
• 电流精度 ≤1.5% ±1个字(F.S)
