一、概 述

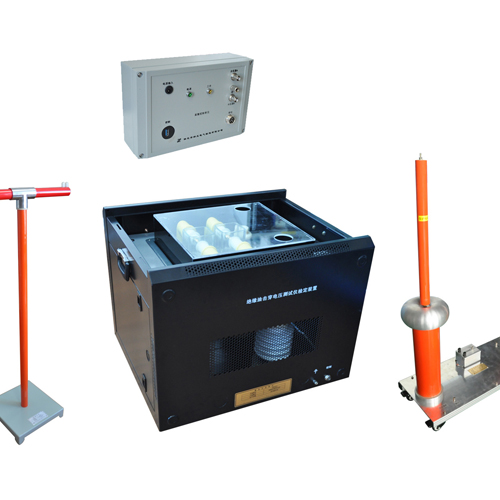

本校验装置基于绝缘油介电强度测试仪（以下简称：测试仪）计量校准而设计的专用装置，可以用于对绝缘油介电强度测试仪的击穿电压、升压速率和波形畸变率等性能参数进行检测，自动评估试验结果并生成检测报告，该装置以绝缘油介电强度测试仪击穿瞬间的电压作为检测依据，计算测试仪的误差，相对于以往稳态校验的方式更直观、准确和有效。
二、仪器特点
绝缘油介电强度测试仪校验装置由硬件和软件联合工作，其特点包括：
1、采用主动击穿方式，在指定点构造击穿条件，检测被试品的击穿电压读数误差；
2、实时监视被试品的输出电压交流波形，数值显示有效值电压、峰值电压、电压频率和波形畸变率，曲线显示输出电压有效值；
3、2路高压信号采样，同步检测测试仪的两个高压臂高压信号；
4、自动评估计算试验结果；
5、各种试验的试验项目信息和试验流程可设置并保存；
6、自动生成Word、Excel或Pdf格式可选的试验报告。
三、技术指标
1、10kV～100kV分压器测量误差：小于0.2%RD+0.05kV
2、升压速率测量误差：小于0.5%
3、时间读数分辨率：40.96us
4、最高测量电压：100kVRMS（-50 kV到50kV，未接高压分合单元）
5、最高击穿电压：80kV
6、分压器电容值：10pF，最高测量电压：50kV，分压器变比5000:1
7、高压分合单元允许最大输入电压：80kV
8、辅助控制软件系统的计算机必须符合以下最小配置：
a. CPU主频 > 1.5GHz
b. 系统的内存 > 1GB
c. 计算机的操作系统为Windows 7(32Bit)
d. 计算机的硬盘 > 40G
e. 具有USB2.0接口
四、使用条件
1、环境温度：0～40℃
2、相对湿度：≤85%
3、工作电源：AC 220V ± 20%
4、电源频率：50Hz ± 5Hz
5、功率消耗：小于40VA
五、应用领域
1、 绝缘油介电强度测试仪稳态误差校验
2 、绝缘油介电强度测试仪击穿误差校验
3 、绝缘油介电强度测试仪升压速率校验
4 、绝缘油介电强度测试仪波形畸变率校验
