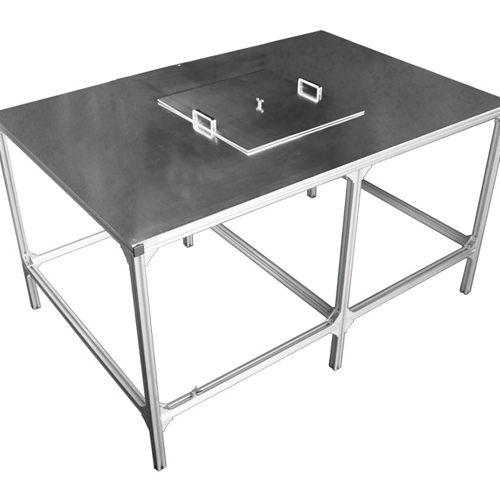

本公司生产绝缘垫（毯）电极装置是依据中华人民共和国国家发展改革委员会发布的中华人民共和国电力行业标准DL/T976-2005《带电作业工具、装置和设备预防性试验规程》的要求基础上研制而成，产品各项指标均符合国标要求。试验平台采用铝合金材料作为支撑。试验电极采用高强度金属板材，此板材具有抗氧化、耐磨、导电率高等特性。
一、主要技术指标
环境温度 -10℃-40℃
湿度 ≤90%RH，不结露、仪器不闪烁
连续运行时间 可连续
规格 高压电极：500*500*5
地电极：1500mm*1000mm*5mm
试验平台：1500mm*1000mm*800mm
重量（kg） 42
试品最大尺寸 1500mm*1000mm

二、使用说明
本装置根据DL/T976-2005《带电作业工具、装置和设备预防性试验规程》研制。
绝缘垫（毯）电气性能
级别 额定电压（kV) 1min工频耐压（kV)
0 0.38 5
1 3 10
2 6、10 20
3 20 30
在进行绝缘垫（毯）耐压试验时，需配合升压装置方可进行。试验时按照上表规定的要求选择相应的试验电压。
操作方法：
1.将被试绝缘垫（毯）平铺在试验台面上，使地电极与被试品接触良好；
2.将高压电极板压在被试品上，必要时可在高压极板上压一个重块。
3.按要求将高压线和地线接到指定的接线端上，确认无误后方可进行升压。
4.根据绝缘垫（毯）的级别升到上表规定的试验电压值，在规定的时间内试品没有出现击穿、闪络现象，可以判断试品合格。
三、主要事项
1、装置使用必须可靠接地。
2、由于试验装置为上极板接高压下极板接地，接线时请将高压线与地之间保持一定距离
3、本装置由铝合金材料制成，请注意平时放置场所环境。保证装置干燥。若有受潮，请晾干后再进行试验。
4、若长时间未使用，重新启用时，请对装置进行清洁，同时保证装置未被受潮，方可投入使用。
