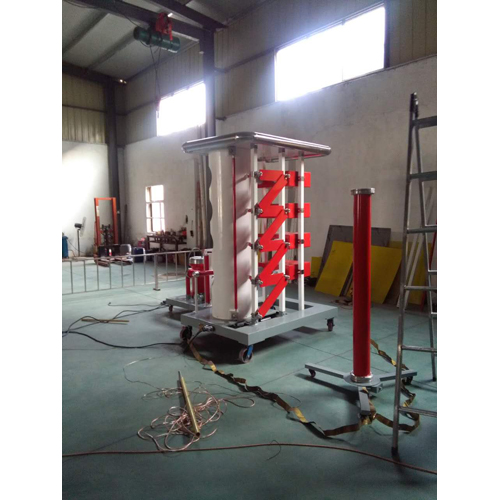

一、电路
冲击电压发生器设备总共分为以下四个部分：
（1）高压直流充电单元；
（2）冲击设备本体：电容器/电阻和电感
（3）放电装置和测试箱；
（4）手动控制系统或计算机测控系统
GDCY系列冲击电压发生器主回路电路结构图如下：
二、使用条件
1、安装、使用处海拔高度不超过1000米
2、周围空气温度：-20℃～＋40℃，空气相对湿度不大于85％(20℃)
3、无导电尘埃存在
4、无火灾及爆炸危险品
5、不含有腐蚀金属和绝缘的气体和蒸汽
6、无剧烈振动、碰撞和强烈颠簸
7、地平水平面不超过3度，移动式装置地面不平度±1mm/2 mm
8、电源电压的波形为正弦波，波形畸变率小于3％，频率50Hz，电源侧应不遭受来自外部的过电压。
9、设有一可靠接地点，接地电网应有良好的冲击特性，稳态下接地电阻不应大于0.5W,且接地点应在本体附件。
10、产生雷电冲击电压波时，发生器高压端对周围接地物体的最小。
11、GDCY-400型冲击电压发生器安全距离如下表所示：
额定电压(kV) 50 100 150 200 300 400
最小距离(m) 0.5 0.8 1 1.5 2.5 3
三、主要技术参数
1、额定级电压100kV，最大充电电流10A；
2、输出电压波形；
在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。
3、电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.75；
4、使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。
