一、概 述

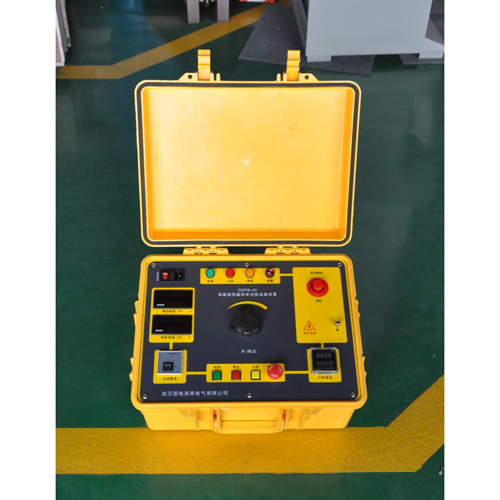

GDPB-40屏蔽服效率试验成套装置是对屏蔽服进效率试验的专用设是对屏蔽服进效率试验的专用设备，广泛用于电力系统、生产厂家和科研单位。GDPB-40屏蔽服效率试验成套装置根据最新国家标准GB/T6568-2008《带电作业用屏蔽服装》要求而设计的，再结合电力行业标准DLT 976-2005《带电作业工具、装置和设备预防性试验规程》中要求对屏蔽服定期进行屏蔽效率试验检测。本试验装置由四部份组成，工频电压发生器、电压测量表、加压电极、接收电极等。整机技术先进、布局合理、外形美观、操作方便、具有准确可靠、维修方便等优点。

二、技术指标
1、发生器输出电压范围：AC 0—1kV±1.5%（指示值）；
2、输出功率：AC 0.5kVA；
3、输出波形：AC 50Hz正弦波；
4、电压测量表：5 1/2位数显电压表；
5、交流测量精度：0.5级；
6、加压电极、接收电极：按标准制造；
7、仪器工作电源：交流220V±10% 50Hz。

三、试验装置成套性
1、电压发生器（耐压测试仪） 1台
2、电压测量仪（数显万用台表） 1台
3、接收电极（Φ110mm×74mm） 1只
4、加压电极（Φ300mm×2mm黄铜板） 1块
5、Φ400 mm合成橡胶板 1块
6、500 mm×450mm绝缘有机玻璃盒 1只
7、测试仪电源线、测试线 1套
