系统概述
SF6泄漏报警系统，是针对新型无人值班变电站室内SF6组合电器设备SF6绝缘气体泄漏的在线式监测报警系统。
本系统采用进口新型高灵敏度SF6/O2传感器和温度、湿度传感器。当室内SF6及O2的浓度发生微小变化时都能及时的反映出。传感器将监测的 SF6气体通过热裂解联合成化学的方式转换成电信号，经信号放大、抗干扰网络，由16位高精度A/D转换成数字信号送入单片计算机。单片机对信号进行分析处理，零点跟踪将结果通过485总线模块传送到主控制器，主控制器对数据处理、存储、彩色显示、报警、风机控制，并将结果传送到远程计算机。
SF6特点及其危害论述
SF6是由两位法国化学家Moissan和Lebeau在1900年合成。从60年代起，SF6作为极其优越的绝缘、灭弧介质广泛应用于全世界电力行业中的高压断路器及变电设备中。在今天，SF6气体几乎成为高压、超高压断路器和GIS中唯一的绝缘和灭弧介质。
纯净的SF6气体无色、无味、不燃，在常温下化学性能特别稳定，是空气比重的5倍多。但在电力系统中，由于SF6气体主要充当绝缘和灭弧介质，在电弧及局部放电、高温等因素影响下，SF6气体会进行分解。它的分解物遇水份后生成腐蚀性电解质，尤其是某些高毒性分解物，如SF4、S2F2、SOF2、HF、SO2等，如大量吸入人体会引起头晕和肺水肿，甚至昏迷及死亡。
在相对密封的室内，由于空气流通不畅，SF6及其分解物在室内沉积，加上SF6气体无色、无味，从而对巡视、检修人员产生极大的危害。当GIS产生泄漏后，SF6气体积聚在地坪上方低层空间，造成局部缺氧，使人窒息而造成重大事故。
产品功能及技术指标

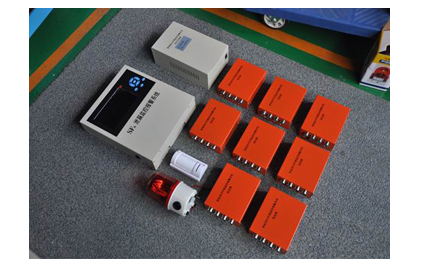

系统分为三大模块：1. SF6/ O2变送器和温湿度变送器：主要完成各测量点温度和湿度的测量以及SF6和O2定性分析；2. 主机及辅助功能模块，主要完成各模块协调工作，显示、报警；3. 风机控制器，主要完成启动风机的功能。
3.1 温湿度变送器
温湿度变送器的尺寸为：13016054，
功能与参数：
(1) 温度显示范围：-20～+99℃；
(2) 湿度显示范围：0～99%RH；
3.2 SF6/O2变送器；
SF6/O2变送器的尺寸为：13016054，
功能与参数：
(1) SF6检测范围：0～1500ppm，精度不低于50ppm，分辨率：1ppm；
(2) O2检测范围：0～25.0% 误差：＜0.5% 分辨率：0.1%；
(3) 工作电源：185～250VAC，防浪泳和雷击功能；
(4) 自动加强跟踪可疑测量点功能，有效防止误报。
3.3主机及辅助功能模块
3.3.1主机
（1）主机功能
◇ 环境中氧气含量监测显示功能。
◇ 环境中SF6气体含量监测显示功能。
◇ 环境中温、湿度监测显示功能。
◇ SF6气体含量超标报警功能，缺氧报警功能。
◇ 定时排风功能，人工强制排风功能，缺氧或SF6含量超标，强制排风功能。
◇ 实时显示各种参数功能。
◇ 历史资料查询功能。
◇ 支持远动系统遥测遥信。
◇ 独创的每天自动零点校准功能，自动克服漂移和误报。
◇ 巡检间隔用户可调。可疑检测点自动加强跟踪功能。
◇ 发生报警时，自动开启风机和声光报警。
◇ 用户可调整SF6、O2的报警参数。
◇ 支持RTU遥测遥信功能。
◇ 海量报警数据记录存储功能,长寿命设计。
◇ 超大彩屏液晶LCD显示，人性化操作界面。
◇ 宽电压电源设计85～265VAC，防浪泳和雷击功能。
◇ 人体感应，自动启动风机或语音系统。
◇ 显示比较稳定，很好地解决了数据漂移地问题。
◇ 可选择与上位计算机连接，实现远程监控，并进行事件记录与历史事件记录。
（2）主机技术指标
★ 主机尺寸：290×325×76，
★ SF6浓度检测范围：0～1500ppm或定制。
★ SF6气体检测灵敏度：±5％设置值。
★ 氧气浓度检测范围：0～25%。
★ 氧气测量精度：＜0.5%。
★ 缺氧报警阀值：18.0%（可调）。
★ 温度显示范围：-30～99℃。
★ 湿度显示范围：0～99%RH。
★ 检测点：标准配置12点（可扩展到36点）。
★ 数据记录功能：报警事件自动记录，海量存储，自动更新。
★ 报警输出：继电器空接点输出，可与RTU相连，同时支持RS485报警输出。
★ 支持RTU远程启动风机功能。
★ 支技红外人体检测，自动启动风机或语音提示。
★ 风机控制器：开关型：直接控制风机电源；脉冲型：与风机控制开关相连。可根据现场情况选配。
★ 风机启动支持多种模式：定时启动、报警启动、有人时自动启动、远程启动、手动启动等。
★ 主机多种形式：壁挂式、3U 19英寸标准机箱；仿windows界面，用户界面友好。
★ 通过RS485支持测量数据远传输出如：门口安装大型LED显示屏，远处立即看到测量参数和系统运行情况 (需用户另行选配) 。
★ 支持通信测试功能。
（3）主机接线端子定义
3.2.2 LED报警显示屏
（1）功能及参数
◇ 支持多通道测量参数显示功能。
◇ 支持人体红外检测功能。
◇ 支持语音播报功能。
◇ 电源：85~265V AC。
（2）接线端子定义
LED显示屏接线端子定义
3.2.3 红外探测器
（1）技术参数
◇ 外形尺寸
◇ 工作电压：DC12V（适应范围DC9-16V）。
◇ 工作电流：25mA以内。
◇ 自检时间：60s。
（2）接线端子定义
①接线端子定义
②说明
★ LED跳针是控制LED指示灯是否有指示，不影响探测器的正常工作。
★ RELAY跳针用于报警方式选择：NC为常闭模式，开路报警；NO为常开模式，短路报警。
★ P.COUNT跳针用于探测器灵敏度选择：1P为一级脉冲，探测器灵敏度高；2P为耳机脉冲，抗干扰能力强。
3.2.4 报警灯
3.4 风机控制器
3.4.1 风机控制器
（1）功能与参数
外形尺寸：162×226×98，
右侧航空接头连接电源和信号线。
背面双螺丝固定。
安装离地10cm处。
机分普通式、脉冲式（一般用于继电保护式的风机）
（2）接线端子定义
①开关型风机控制器
开关型风机控制器的接线端子定义
②脉冲型风机控制器
脉冲型风机控制器的接线端子定义
3.4.2 风机控制器接线图
（1）开关型风机控制器接线图
如果现场风机的控制系统是普通开关型的，则配普通风机控制器，将风机控制接线端子串联在380V电源与风机之间即可。
（2）脉冲型风机控制器接线图
如果现场风机为脉冲式的，则采用脉冲型风机控制器，将风机控制的底部的常闭接线端子与原关风机按钮串联，常开接线端子与原启动风机按钮并联。
