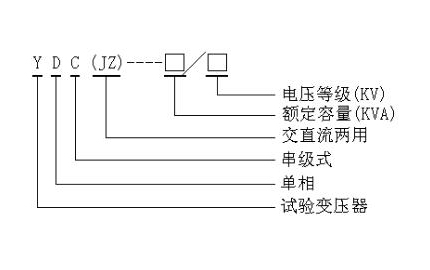

产品型号含义
产品结构
本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。其外部结构图见图1，内部结构图见图2。

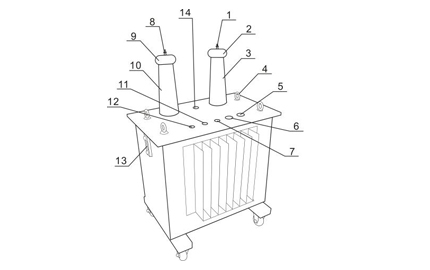

图1：单台YD（JZ）试验变压器
外部结构示意图 内部结构示意图
1,8-高压输出A/X 2,9-均压球 3,10-高压套管
4-变压器提手 5,6-次压输入a、x 7,11-测量端子E、F
12-变压器外壳接地端 13-温度计 14-油阀
注：在YD（JZ）试验变压器中，a、x为低压输入端子，E、F为仪表测量端子，A、X为高压输出。YD系列中无高压硅堆。
工作原理
YD-35双套管交流油浸式变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内感应调压器调节至0-600V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。
1、YD交流试验变压器：见图3

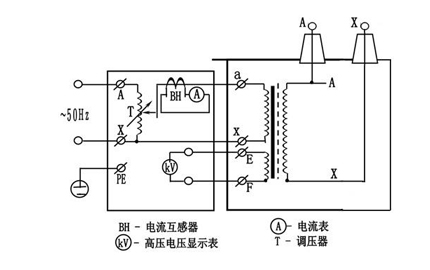

图3：YD交流试验变压器原理图
交流试验变压器主要技术参数表
1、YD系列轻型交流试验变压器（见表1）
表1.YD系列轻型交流试验变压器
|
型 号 |
容量 (kVA) |
高压电压 （kV） |
高压电流 （mA)） |
低压输入 |
变比 (高/仪) |
温升℃ (30分钟) |
|
|
电压(V) |
电流(A) |
||||||
|
YD-1.5/50 |
1.5 |
50 |
30 |
200 |
7.5 |
500 |
10 |
|
YD-3/30 |
3 |
30 |
100 |
200 |
15 |
300 |
10 |
|
YD-3/50 |
3 |
50 |
60 |
200 |
15 |
500 |
10 |
|
YD-5/10 |
5 |
10 |
500 |
200 |
25 |
100 |
10 |
|
YD-5/50 |
5 |
50 |
100 |
200 |
25 |
500 |
10 |
|
YD-10/50 |
10 |
50 |
200 |
200 |
50 |
500 |
10 |
|
YD-15/50 |
15 |
50 |
300 |
400 |
37.5 |
500 |
10 |
|
YD-20/50 |
20 |
50 |
400 |
400 |
50 |
500 |
10 |
|
YD-30/50 |
30 |
50 |
600 |
400 |
75 |
500 |
10 |
|
YD-50/50 |
50 |
50 |
1000 |
400 |
125 |
500 |
10 |
|
YD-5/100 |
5 |
100 |
50 |
200 |
25 |
1000 |
10 |
|
YD-10/100 |
10 |
100 |
100 |
200 |
50 |
1000 |
10 |
|
YD-20/100 |
20 |
100 |
200 |
400 |
50 |
1000 |
10 |
|
YD-30/100 |
30 |
100 |
300 |
400 |
75 |
1000 |
10 |
|
YD-50/100 |
50 |
100 |
500 |
400 |
125 |
1000 |
10 |
|
YD-20/150 |
20 |
150 |
133 |
400 |
50 |
1500 |
10 |
|
YD-30/150 |
30 |
150 |
200 |
400 |
75 |
1500 |
10 |
|
YD-50/150 |
50 |
150 |
333 |
400 |
125 |
1500 |
10 |
|
YD-60/35 |
60 |
35 |
1714 |
600 |
100 |
350 |
10 |
|
YD-100/15 |
100 |
15 |
6667 |
400 |
250 |
150 |
10 |
|
YD- 50/200 |
50 |
200 |
250 |
400 |
125 |
2000 |
10 |
|
YD-100/200 |
100 |
200 |
500 |
400 |
250 |
2000 |
10 |
|
YD-150/200 |
150 |
200 |
750 |
400 |
375 |
2000 |
10 |
|
YD-200/200 |
200 |
200 |
1000 |
400 |
500 |
2000 |
10 |
|
YD-300/200 |
300 |
200 |
1500 |
400 |
750 |
2000 |
10 |
|
YD-50/300 |
50 |
300 |
167 |
400 |
125 |
3000 |
10 |
|
YD-100/300 |
100 |
300 |
333 |
400 |
250 |
3000 |
10 |
|
YD-150/300 |
150 |
300 |
500 |
400 |
375 |
3000 |
10 |
|
YD-200/300 |
200 |
300 |
667 |
400 |
500 |
3000 |
10 |
|
YD- 300/300 |
300 |
300 |
1000 |
400 |
750 |
3000 |
10 |
