功能简述
RLC-12A气体继电器压力释放阀自动测试仪产品外观设计体积小、功率低、使用方便、操作简单。采用了合理的检测原理和先进的设计技术，使得本产品在保持了小巧、紧凑、使用方便的特性基础上，具有很高的测量精度和更强的检测功能，同时可靠性更高。
仪器特点
- 本产品中增加了被试件的型号管理系统，使仪器在检测过程中对应不同的被试件动作特性，有对应的检测曲线，从而使精度符合国内外标准校验台检验的要求。
- 先进的智能化设计，使得产品自动化程度更高，与市场上同类型产品相比较，RLC-12系列产品的整机集成化程度更高、采样结果真实可靠、方便用户携带使用。液晶显示屏的操作提示功能，使用户使用更加简单、明了。
- 仪器采用了小型化的设计，控制部分外壳采用航空箱，更适用于现场检测。
- 仪器功能中加入了压力释放阀的密封性能检测程序，使整机检测功能全面达到规范要求。
主要技术参数
气体继电器
- 流速检测：0.5～1.6m/s,最小分辨率0.01m/s精度0.5级；
- 容积检测：0～400ml，最小分辨率1ml，最大误差≤5ml；
- 密封试验：0～150Kpa，最小分辨率0.1Kpa，精度0.5级，时间0～120min可选。
压力释放阀
- 开启压力检测：0～150Kpa，最小分辨率0.1Kpa，精度0.5级；
- 关闭压力检测：0～150Kpa，最小分辨率0.1Kpa，精度0.5级；
- 密封检测：0～150Kpa，最小分辨率0.1Kpa，精度0.5级，时间0～120min可选。
试验介质
- 气体继电器试验介质25#变压器油。
- 压力释放阀实验介质空气。
电源：
- 电 源：AC220v，50HZ；
- 控制系统：功率150w；
- 执行系统：功率120w；
- 总功率：270w。

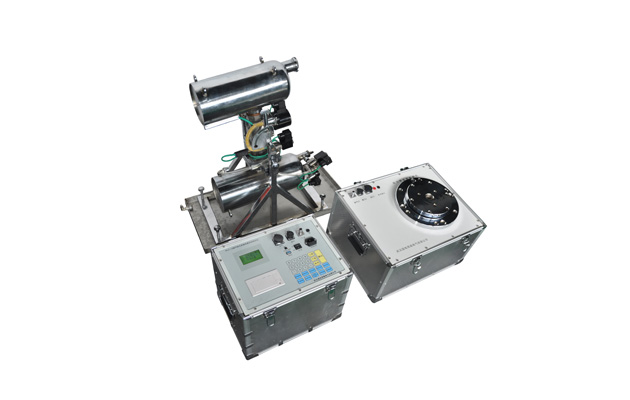

仪器箱：由于本系列产品的整机集成化程度高，产品共有三只铝合金箱组成。
- 气体继电器检测仪： 外形尺寸： 70×40×65cm，重量55kg；
- 微 机 测 控 箱： 外形尺寸：55×25×30cm，重量15kg；
- 压力释放阀检测仪： 外形尺寸：50×40×40cm，重量25kg。
