适用范围
本分压器适用于空气间隙、绝缘子串、套管、电力变压器和互感器等试品进行标准雷电冲击电压全波、标准操作波等冲击电压试验的电压输出时的测量。
使用条件
- 海拔高度：≤1500m
- 环境温度：-20℃～＋40℃
- 相对湿度：≤90％
- 最大日温差：25℃
- 使用环境：户内
- 无导电尘埃
- 接地电阻≤0.5Ω
- 无火灾及爆炸危险
- 耐震能力：8级烈度
- 不含有腐蚀金属和绝缘的气体存在
- 电源电压的波形为实际正弦波,波形畸变率<5%
遵循标准和规范
- GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则
- GB1094.3电力变压器第三部分 绝缘水平和绝缘试验
- GB/T 311.1高压输变电设备的绝缘与配合
- GB/T 16927.1高电压试验技术 第一部分 一般试验要求
- GB/T 16927.2高电压试验技术 第二部分 测量系统
- GB/T 16896.1高电压冲击试验用数字记录仪
- ZBF 24001冲击电压试验实施细则
- GB/T11920电站电气部分集中控制装置通用技术条件
- GB/T191包装储运图示标志
- DL/T 846.1高电压测试设备通用技术条件 第1部分：高电压分压器测量系统
- DL/T 848.5试验装置通用技术条件 第5部分：冲击电压发生器
主要技术参数
- 弱阻尼电容分压器为1节脉冲电容器。阻尼电阻采用多段无感分布式，电容器为无感结构
- 标准雷电波：±150kV
- 标准操作波：±140kV
- 高压臂标称电容量：400pF
- 低压臂标称电容量：0.8uF
- 分压比2000：1

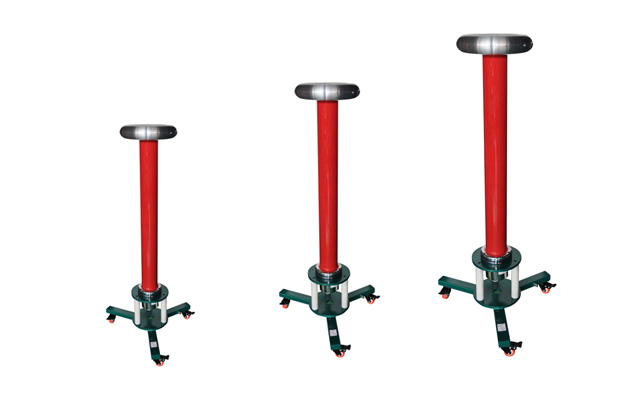

- 结构型式：油浸可移动式，由顶罩、本体、移动底座组成
- 冷却方式：油浸自冷
- 过压能力: 在100％额定电压以上，每120秒充放电一次可连续运行，在100％额定电压以下，可连续运行。,不应造成电容器任何绝缘损坏。
- 温升：在正常使用和运行条件下，绕组温升≤65K，油面温升≤55K
- 绝缘筒表面在加工后涂有绝缘漆且要求此涂层有较强的增水性，以防此绝缘外壳受湿气的影响而改变筒表面的电场分布及降低耐电强度;
