被试品对象
发电机无局放交流耐压试验，最高试验电压不超过24kV，单相对地电容量0.4-1.2uF。
系统主要技术参数及功能
- 额定容量：225kVA；
- 额定电压：25kV；
- 额定电流：9A；
- 工作频率：工频50Hz；
- 输出电压波形畸变率：≤0.5%；
- 允许连续工作时间：额定负载下15min；
- 额定负载下连续运行15min后温升≤65K；
- 装置自身品质因数：Q≥10；
- 系统测量精度：有效值1.5级；
- 局放量：≤5pC；
- 输入电源：单相380V电压，频率为50Hz；
- 对被试品具有过流、过压及试品闪络保护；
- 环境温度：－10℃ –50 ℃，相对湿度：≤90%RH，海拔高度≤1000米；
设备遵循标准
- GB10229-88《电抗器》
- GB1094《电力变压器》
- GB50150-91《电气装置安装工程电气设备交接试验标准》
- DL/T 596-1996《电力设备预防性试验规程》
- GB1094.1-GB1094.6-96《外壳防护等级》
- GB2900《电工名词术语》
- GB/T16927.1~2-1997《高电压试验技术》

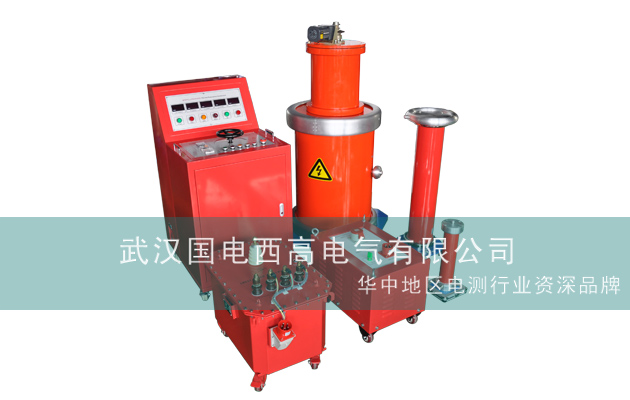

系统配置及其参数
1.无局放激励变压器GDJL-27kVA/3kV/0.4kV 1台
- 额定容量：27kVA；
- 输入电压：400V，单相；
- 输出电压：3kV
- 局放量：≤5pC；
- 结 构：油浸式
- 重 量：约125kg；
- 额定运行15分钟后线圈对空气温升：≤65K;
2.无局放隔离变压器GDGL-27kVA/380V/380kV 1台
- 额定容量：27kVA；
- 输入电压：380V，单相；
- 局放量：≤5pC；
- 重 量：约120kg；
3.无局放谐振操作台GDTF-27kVA/380V（含调压器） 1台
- 额定容量：27kVA；
- 输入电压：380V；
- 输出电压：0~430V；
- 局放量：≤5pC；
- 保护功能：零位、过流、过压及试品闪络保护；
- 重 量：约130kg；
4.无局放可调电抗器GDDK-225kVA/25kV 1台
- 额定容量：225kVA；
- 额定电压：25kV；
- 额定电流：9A；
- 可调电感量：8H-26H；
- 局放量：≤5pC；
- 品质因数：Q≥10；
- 结 构：油浸式；
- 数 量：1台；
- 重 量：约150kg；
5.无局放电容分压器GDFR-30kV 1台
- 额定电压：30kV；
- 测量精度：交流有效值1.5级；
- 介质损耗：tgσ≤0.2%；
- 局放量：≤5pC；
- 分 压 比：1000：1，
- 分压比误差：≤1.0%；
- 重量：约20kg；
