用途

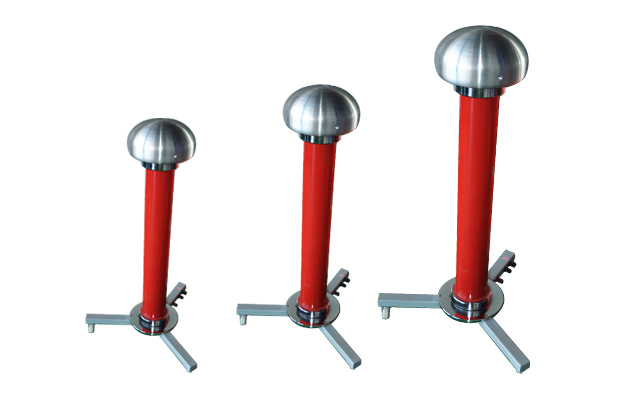

无局部放电耦合电容器( 以下简称“电容器”)用于高压电气设备的局部放电测量。
使用环境条件
- 使用地区海拔高度不超过1000m,环境空气温度范围为-25─+45℃。
- 产品使用时,其环境空气相对湿度应不大于80%。
主要技术性能
- 电容器在额定电压UN下可连续运行1小时。
- 电容器电容量偏差范围:-5─+10%CN 。
- 电容器介质损耗角正切值:在20℃N,0.9─1.1UN下不大于0.002。
- 电容器短时工频耐压值为1.1UN 。
- 电容器在标称值100%电压下的局部放电量:≤5PC
主要结构
- 电容器由外壳、端盖、芯子、浸渍剂、扩张器、底座或支撑架、低压座组成。
- 外壳为真空浸胶环氧套管
- 芯子由若干元件串联连接组成,元件采用全纸或纸膜复合,芯子经真空干燥后浸以优良绝缘油。
- 电容器浸渍后加有一定油压,由扩张器对温度变化引起的油体积变化进行补偿,以保证在最低工作温度下电容器内部不出现负压。
|
型 号
|
额定
电压
kV
|
额定
电容
PF
|
外形尺寸
￠×Ｈ
mm
|
重量
kg
|
|
10kV/10nF
|
60
|
1000
|
160×740
|
13
|
|
100kV/100pF
|
120
|
500
|
160×900
|
28
|
|
10kV/5000pF
|
100
|
1000
|
160×900
|
28
|
|
50KV/500pF
|
120
|
1000
|
160×900
|
28
|
|
50KV/800pF
|
150
|
2000
|
160×1300
|
29
|
|
220kV/300pF
|
250
|
500
|
160×2000
|
32
|
