仪器用途
主要用于高压电缆绝缘不良点及高阻泄漏性故障点的烧穿，使其绝缘不良点及高阻故障点的绝缘阻值大幅度降低，达到故障测试条件（施加高压脉冲能充分放电）。同时还可用做直流高压电源，可对电缆、电容器、电机、瓷瓶等做直流耐压试验。
技术特点
- 用于高压电缆绝缘不良点和高阻泄漏性故障点的烧穿，使其绝缘阻值降低，并达到故障测试要求。
- 采用开关电源技术，PWM脉宽调制，调节输出电压及电流，超音频全桥逆变，倍压整流，纹波系数小，无噪声。
- 采用单片机工控技术，实现了烧穿电压随绝缘阻值的降低而自动下调，烧穿电流大幅上升，具备了在短时间内烧穿电缆绝缘不良点及高阻泄漏点故障(最大电流600mA)。
- 采用大规模集成电路、数字控制技术，实现了烧穿自动停机,过载自动保护,高温自动报警等多项安全保护功能,最高电压、最大电流、极限功率三重限定；
- 专业设计了高压输出座和高压插拔接头，高压电缆可根据用户需要决定长度，更换方便。

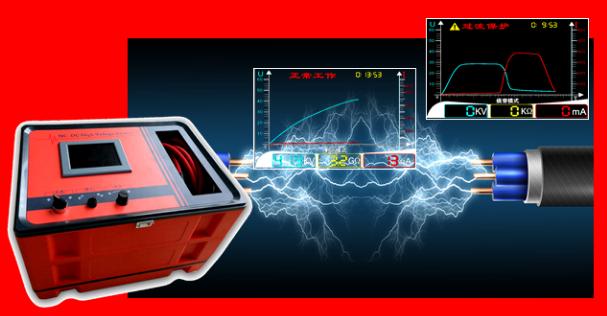

- 内部采用高精度的数字检测技术和高科技的绝缘技术，采用大屏彩色液晶作为信息终端,可清晰显示烧穿过程中电压、电流的实时变化曲线,实现了实时采集电压值和电流值，并记录测试时间。
- 高压部分使用固体绝缘材料封装，可以在高原低气压及潮湿环境下使用。
技术指标:
- 最高输出电压：60kV
- 最大输出电流：600mA
- 持续功率：1000W
- 显示误差：＜±1.5%
- 工作电压：AC 220V±10% 50Hz
- 工作温度 ：-20℃ — 50℃
- 相对湿度：≤90%
- 显示:5.6寸彩色液晶屏,分辨率,640*480
- 重量体积：25kg ; 450*320*340（mm）
