1.1 常规用途
为了满足变压器铁芯电流的测量需要，本公司研制了一款抗干扰变压器铁芯接地电流测试仪产品。该仪器采用全新技术，具有高效率、体积小、重量轻等特点。整机由ARM处理器控制，自动完成自检、数据处理、显示等功能。
本仪器测量精度高，操作简便，适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。采用最新CT双层磁屏蔽技术及零输入阻抗电流测量技术，几乎不受外界磁场、电场干扰的影响，确保了采集测量的高精度、高稳定性和高可靠性。
1.2 安全事项
- ★本仪器户内、户外均可使用，但应避免雨淋、腐蚀气体、尘埃、高温等场所使用。
- ★使用本仪器前一定要认真阅读本手册。
- ★仪器的操作者应具备一般电气设备或仪器的使用常识。
- ★本仪表属高精密仪表，应避免剧烈振动。
- ★对本仪器的维修、维护和调试应由专业人员进行。
- ★在测试过程中，禁止拆卸和移动测试夹。
1.3 依据标准

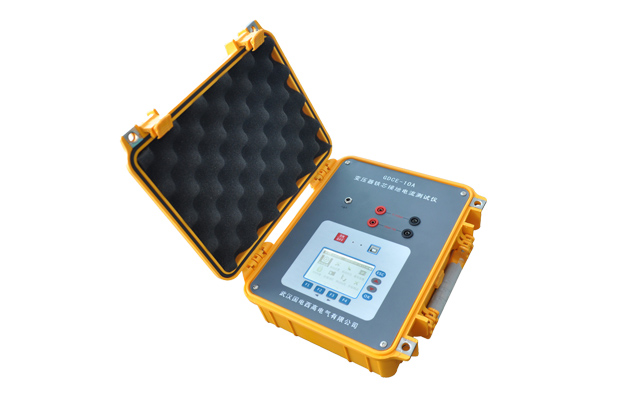

GDCE-10A 变压器铁芯接地电流测试仪依据的相关标准如下表所示：
标准名称
- GB50150-2006 《电气装置安装工程电气设备交接试验标准》
- GB6587-86 《电子测量仪器环境试验总纲》
- GB6593-86 《电子仪器质量检定规则》
- DL/T 596-2005 《电力设备预防性试验规程》
- DL/T 846-2004 《高电压测试设备通用技术条件系列标准》
- GB1094.1-GB1094.6-96 《外壳防护等级》
二、产品信息
2.1 突出优势
- ■适用于变电站、发电厂测量变压器铁芯接地电流。
- ■采用32位高速DSP技术，快速测量，读数准确，超量程指示。
- ■采用ARM技术，中文图形界面，操作直观。
- ■抗干扰能力极强，确保数据准确可靠。
- ■具有英文、数字和汉字输入功能。
- ■内置超大容量锂电池，方便现场使用。典型工况下可连续工作10小时以上。
- ■测试程序简单高效，仪器自动测量。
- ■菜单简单友好，显示数据清晰易读，阳光下可清晰显示。
- ■仪器带有万年历、数据存储高达1000组，关机不丢失数据。
- ■简单便捷的USB存储，用于存储和传送测试结果，以供查阅编辑。
2.2 供电方式
本仪器采用交直流两用模式。
- 在不插入专用电源适配器时，由内置锂电池供电；
- 插上专用电源适配器后，自动切换为交流供电模式，并同时给仪器充电。
|
工作电源
|
交流：AC220V±10%，50Hz±1Hz专用电源适配器
|
|
|
|
直流：内置14.8V/2.6AH锂电池
|
|
|
电流输入阻抗
|
0Ω
|
|
|
电流量程
|
0-10A （AC）
|
|
|
频率
|
50Hz （用于工频50Hz信号测量）
|
|
|
准
确
度
|
磁场干扰B 5GS时
|
±1%±3个字
|
|
|
磁场干扰B 10GS时
|
±1%±3个字
|
|
|
磁场干扰B 15GS时
|
±1%±3个字
|
|
|
磁场干扰B 20GS时
|
±2%±3个字
|
|
最小分辨率
|
0.1mA
|
|
|
采样速率
|
1次/秒
|
|
|
电流有效值显示
|
9999.9mA
|
|
|
内部数据存储
|
1000组
|
|
|
显示
|
正显液晶显示屏，阳光下可清晰显示
|
|
|
工作温度
|
-10～50℃
|
|
|
环境湿度
|
≤80%RH，无结露
|
|
|
储存条件
|
-20℃~60℃，≤95％RH, 无结露
|
|
|
体积
|
长285mm×宽250mm×高120mm
|
|
|
整机净重
|
3.3Kg（含电池）
|
|
