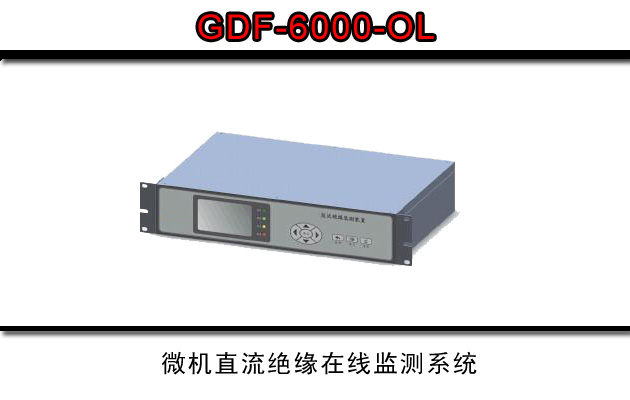

GDF-6000/OL微机直流绝缘在线监测系统（以下简称GDF-6000/OL系统）可广泛应用于电力系统变电站、发电厂以及煤矿、钢铁、冶金、化工等大型厂矿企业的直流IT供电系统，实时在线监测直流母线过电压/欠电压、对地绝缘下降、交流窜入直流等故障，出现故障时迅速查找故障母线或支路，并发出预警或报警信号；GDF-6000/OL系统采用平衡桥及不平衡桥相结合的原理，可以监测1152条支路的直流系统，不向直流系统输入信号，不受直流馈线对地电容影响。该装置适用电厂、变电站各种复杂直流系统
-
仪器功能
- 直流电压测量功能
- 直流系统母线绝缘电阻测量功能
- 交流电压测量功能
- 支路绝缘电阻测量功能
- 交流电窜入直流系统监控动作功能
- 绝缘下降监控动作功能
- 负极过电压监控动作功能
- 母线过电压监控功能
- 母线欠电压监控功能
- 故障记录功能
-
技术指标
- 被测系统电压等级：DC110、DC220
- 工作电压范围：DC100V -- 360V,AC85V -- 265V
- 环境温度：－10 -- +60℃
- 相对湿度： <90%(20℃时)
- 大 气 压：80 -- 110Kpa
- 母线电压测量范围：0 -- 300V；
- 母线电压测量精度：±0.5%(110V系统:99V<被测电压<143V，220V系统:198V<被测电压<286V)
- 对地电阻测量范围： 0 -- 999.9kΩ
- 母线对地电阻测量精度：±5%(110V系统：5 kΩ<被测电阻<50 kΩ，220V系统：10 kΩ<被测电阻<100 kΩ)
- 支路接地电阻测量精度：±10%(110V系统：5 kΩ<被测电阻<50 kΩ，220V系统：10 kΩ<被测电阻<100 kΩ）
- 监测母线段数：1 段
- 主机可带分机数：0 -- 8 个
- 主机或分机可带选线模块数：0 -- 8 个
- 选线模块可带选线回路数：0 -- 16 路
- 监测支路总数：最多可监测128*9路
- 通讯规约：MODBUS规约
- 通讯接口:RS485，波特率2400bps 、4800bps 、9600bps 、19200bps
- 继电器触点容量为8A/250Vac
