系统概述

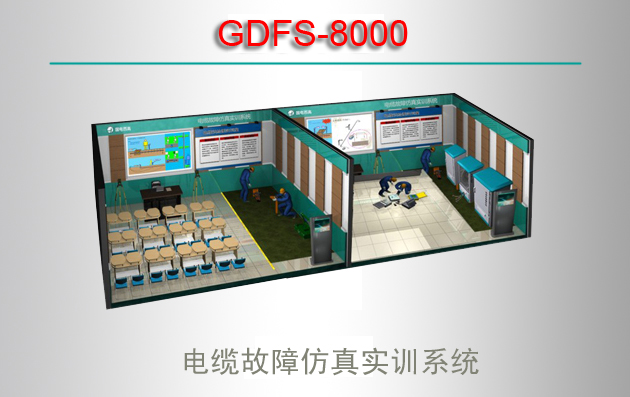

GDFS-8000电缆故障仿真实训系统是通过摸拟出电力电缆的各种现场故障，方便对客户进行培训教学的专业系统。它配合电力电缆故障测距仪器来现场摸拟、演示各种电缆故障的详细测距过程。用于学习识别故障点在电缆的不同位置处的故障波形图，它配合电缆故障寻迹及定点仪可精确定点不同位置处的故障点。广泛适用于电力学校、电力局、电力培训机构等部门。

系统构成

• 电缆故障粗测模拟装置，寻迹及故障精确定点装置
• 电缆模拟盘柜，现场仿真草坪
• 视频实训系统，电缆故障测试系统
• 高压冲击模拟装置，电缆震荡波局放实训装置等

故障粗测模拟装置简述

• 110m长的电缆一卷，能摸拟电力电缆的低阻、开路、冲闪、直闪等故障的电缆故障摸拟柜组成
• 采用在电缆故障模拟柜内的形式固定电缆一头，剩余部分盘绕放入专用电缆存储柜
• 两柜体分别打好两个接地极，一个用于电缆与高压设备的工作地，一个用于仪器的保护地
• 另在室内直埋敷设20m左右的故障电缆，用电缆桥架沿试验室的内墙壁铺设，在电缆桥内填装泥土，然后把电缆埋在电缆桥架内的土壤内，用于进行电缆故障精确定点仪教学
• 电缆通过电缆终端头与接入电缆故障模拟柜体背后，该接入方式较灵活，不需要每类故障均接入较长的电缆备用
