产品概述

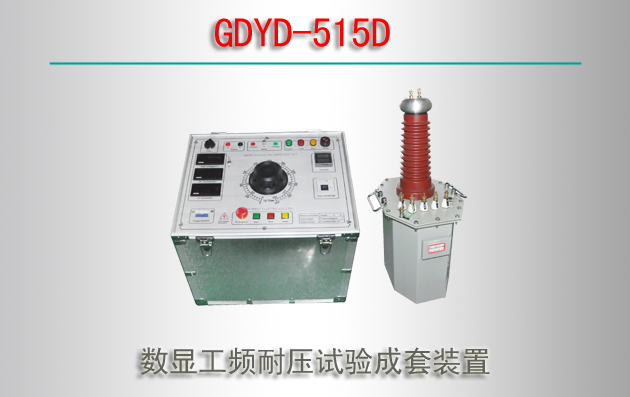

GDYD-515D 数显工频耐压试验成套装置是国电西高在GDYD-M型的基础上，根据国家最新电力行业标准而设计的、性能先进的新型耐压试验设备。它是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。
.控制部分有：箱式、台式、柜式；
.试验变压器有：干式、气式、油式；
.特殊定制如：一体式
.本公司可按客户需求定制。
部份参数
控制箱（台） 参数：
试验变压器参数
型号规格
容量
输 入 电 源
输 出 电 压
重量（ kg ）
相数
（ V ）
（ A ）
（ V ）
（ A ）
GDYD -D -2/220
2
LN
220
10
0-250
8
14
GDYD -D -3/220
3
LN
220
15
0-250
12
16
GDYD -D -5/220
5
LN
220
25
0-250
20
18
GDYD -D -10/220
10
LN
220
50
0-250
40
80
GDYD -D -15/400
15
AB
380
37.5
0-430
34.8
90
GDYD -D -20/400
20
ABN
380
50
0-430
46.5
100
GDYD -D -25/400
25
ABN
380
62.5
0-430
58.1
120
GDYD -D -30/400
30
ABN
380
75
0-430
69.7
140
GDYD -D -50/400
50
ABN
.380
125
0-430
116.2
160
GDYD -D -100/400
100
ABN
380
250
0-430
232.5
250
说明： 1 、 如有特殊参数要求，可按用户的技术参数进行设计制作。
2 、 输出容量为 5kVA 以下（含 5kVA ）时控制部分为箱式，其它都为台式。
规格
容量
低压侧
高压侧
高压侧（交直流变压器）
测量变比
30 分钟温升
阻抗电压
空载电流
重量
电压
电流
交流输出
直流输出
kVA
V
A
电压 kV
电流
电压 kV
电流
℃
％
％
kg
1.5/50
1.5
200
7.5
50
30
70
21.4
500
10
10
<4
19.5
3/50
3
200
15
50
60
70
42.9
500
10
10
<4
27
5/50
5
200
25
50
100
70
71.4
500
10
10
<4
52
10/50
10
200
50
50
200
70
142.9
500
10
10
<4
80
15/50
15
400
37.5
50
300
70
214.3
500
10
8
<4
120
20/50
20
400
50
50
400
70
285.7
500
10
8
<4
140
30/50
30
400
75
50
600
70
428.6
500
10
8
<4
155
50/50
50
400
125
50
1000
70
714.3
500
10
8
<4
184
10/100
10
200
50
100
100
140
71.4
1000
10
10
<4
135
15/100
15
400
37.5
100
150
140
107.1
1000
10
8
<4
150
20/100
20
400
50
100
200
140
142.9
1000
10
8
<4
215
30/100
30
400
75
100
300
140
214.3
1000
10
8
<4
250
50/100
50
400
125
100
500
140
357.1
1000
10
8
<4
290
10/150
10
200
50
100
66.7
140
47.6
1500
10
10
<4
180
15/150
15
400
37.5
150
100
210
71.4
1500
10
8
<4
200
20/150
30
400
50
150
133.3
210
95.2
1500
10
8
<4
220
30/150
30
400
75
150
200
210
142.9
1500
10
8
<4
280
50/150
50
400
125
150
333.3
210
238.1
1500
10
8
<4
340
说明： 1 、如有特殊参数要求，可按用户的技术参数进行设计制作。
2 、上表的重量以油浸式 试验变压器 为例，干式试验变压器和充气式试验变压器稍有不同。
