产品概述
局部放电试验是电力设备绝缘的主要试验项目，局部放电量等参数则是评价电力设备质量的重要指标。根据国际及国内目前最新技术进展而开发的JFD.1000系列局部放电检测系统是获得成功的JFD系列局放仪中的新一代成员，是武汉国电西高电气最新研制的多功能多通道局放检测系统。除继承上一代产品优点外，该产品还具备全程控自动校准、自动同步、自动电压记录、自动测量保存回放等功能，可测量如放电重复率n，平均放电电流I，平方率D等IEC.60270所规定的各种局放参数，采用正弦、点阵等多种视图显示方式，新型数字滤波及干扰抑制功能，结合丰富的动态统计分析图谱，使现场干扰能够得到更有效的抑制，用户操作和诊断更加简便自如。随着软件的不断开发，其功能还不断拓展，如脉冲极性鉴别和平衡回路方式的局部放电测量等功能。

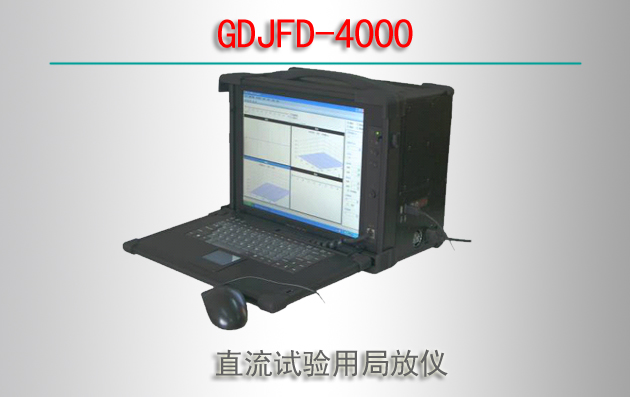

JFD-4000直流试验用局放仪统就其检测方法、测量回路、技术性能参数完全符合最新的GB7354及IEC.60270“局部放电测量”标准要求。适用于各类高压电器设备的局放测量，覆盖全电压及容量等级，代表着国内数字式局放仪的最先进技术。
主要技术参数
测量通道 2通道
检测灵敏度 0.1 pC
程控滤波器设置档位
低端 10， 20， 40，70 kHz
高端 100，200，300，400kHz
增益动态范围 120 dB
采样速率每通道 0.1μs/点
采样精度 12位±1/2 LSB
同步频率 50，100，150，200Hz 或任意频率
标准脉冲发生器 JFD－301
标准脉冲电压 0.2V，0.5V, 1V，2.0V，5V，10V 六档可调
校准电容 50pF,200pF 两档可调
校准脉冲电压上升时间 ＜60ns
校准脉冲电压下降时间＞100μs
工作电源 AC220V±10%，50Hz
