产品概述：
|
|

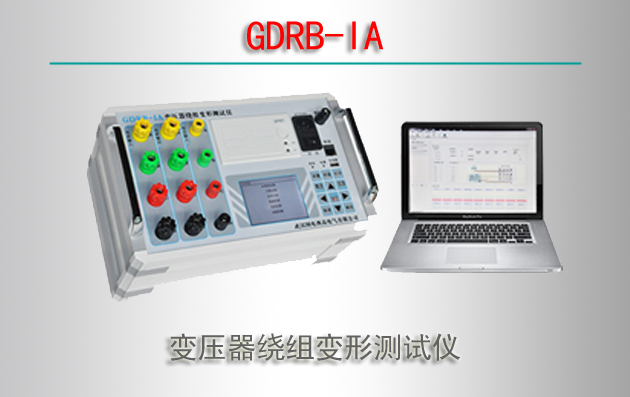

GDRB-IA变压器绕组变形测试仪是专门用于大中型变压器阻抗特性测试的智能化仪器。国家电力公司颁发的[2000] 589 号文件《防止电力生产重大事故的二十五项重点要求》中15.2条明确规定：“110KV及以上电压等级变压器在出厂和投产前应做低电压短路阻抗测试或用频响法测试绕组变形以保留原始记录。”15.6 中规定：“变压器在遭受近区突发短路后，应做低电压短路阻抗测试或用频响法测试绕组变形，并与原始记录比较，判断变压器无故障后，方可投运。”低电压阻抗测试能准确反映变压器在绕组变形前后阻抗值的变化。
GDRB-IA型变压器绕组变形测试仪是我公司研制生产的，用于现场和实验室条件下对2500kVA以上的电力变压器。变压器进行低电压短路阻抗测量的仪器。仪器内部采用电压、电流高精度同步交流采样及FFT等数字信号处理技术，测量数据准确、稳定。该仪器采用三相或者单相测量方式，加压侧加压，只需非加压侧短接，选择变压器联结后，一次测量即可自动计算出每相的短路阻抗。仪器有低电流测试自动折算到额定电流功能，适合现场使用。该仪器可同步测量电压，电流，功率，电源频率。仪器可自动记录测试数据，内置不掉电存储器，可长期存储测量数据，仪器自带高速热敏打印机，可以现场打印测试数据，彩色大屏幕液晶显示，全中文菜单及操作提示，操作简易直观。
仪器完全满足《DL/T 1093-2008 电力变压器绕组变形的电抗法检测判断导则》之规定。
|
|
主要功能特点
|
- 测试精度高，电流、电压等基本参数的测试精度都优于0.1%。
- 系统稳定性，抗干扰能力强，系统采用软件数字滤波、硬件抗混滤波抗干扰技术，使系统的测试稳定度及抗干扰能力都比同类仪器有很大的提高。
- 校验、检验仪器采用LEM公司的NORMA4000，使生产的设备都可以精度溯源。
- 三个独立的电压和三个独立的电流输入通道，测量通道采用16bit高度AD转换器，所有通道同步采集，使功率计算精度有根本的保障，GDRB-IA满足所有变压器的接线测量方式。
- 在电压、电流波形严重畸变及低功率因数下仍可准确测量变压器阻抗值。
- 所有测试通道完全隔离、独立，自动调节量程范围
- 所有输入通道的外接PT、CT的变化可分别进行设定，当输入电压小于500V，电流小于50A时，可直接测量。
- 320X240分辨率高清晰度液晶显示屏，可同时显示多个测试参数。
- 全汉字化的操作界面和报告打印及存储功能，能充分满足用户的使用需求。
-
|
|
主要技术参数：
|
|
测试的参数有：
- Ukt：折算到额定电流、额定温度下的阻抗电压百分比
- Pkt：折算到额定电流额定温度下的负载损耗
- Ua、Ub、Uc： A相、B相、C相的相电压有效值，单位：V
- Ia、Ib、Ic： A相、B相、C相的电流有效值，单位：A；
- Pa、Pb、Pc：分别为A相、B相、C相的平均功率，单位W
电压测量技术指标：
- 输入电压测量：测量范围：25V—500V(直接测量)，在进行阻抗测试时通常使用AC240V或者AC400V
- 最高电压：600V
- 基本精度：0.1%
- 外接PT变比：1～10000
电流测量指标：
- 输入电流测量：测量范围：0.1A—50A(直接测量)
- 最大电流：60A /
- 基本精度：0.1%
- 外接CT变比：1～10000
阻抗测量指标：
- 阻抗测试范围：0～100％
- 阻抗测试精度：0.1％
功率测量指标：
- 功率测量：测量范围：15W—10kW
- 有功功率精度：0.2%（功率因数>0.5） 0.5%（功率因数>0.1）
- 无功功率精度：0.5%（功率因数>0.5）
- 视在功率精度：0.5%
功率因数指标
- 功率因数（PF）
- 测量范围：0.000—±1.000
- 容性负载：＋即超前的功率因数
- 感性负载：－即滞后的功率因数；
- 基本精度：0.5%
|
