产品标准

1. GB1094《电力变压器》
2. IEC60270《局部放电测量》
3. GB1207《电压互感器》
4. DL417《电力设备局部放电现场测量导则》
5. GB12706.4《电力电缆附件试验要求》
6. GB/T3048.12《电线电缆电性能试验方法局放试验》
7. GB/T16927《高电压试验技术》
8. GB/T7354《局部放电测量》
9. GB1208《电流互感器》
10. IEC6067.11《干式变压器》
11. IEC60885-3《整根挤包电缆局放试验》

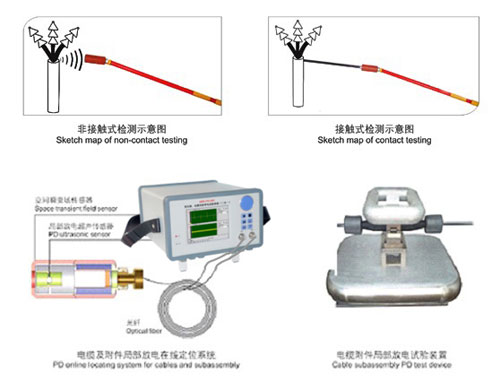

高压电缆及附件局放检测、带电检测定位系统是国电西高最新推出的一种用于检测高压电缆（电缆端头）放电性故障的装置。本探测器采用具有发明专利技术的声电三维空间定位传感器，与GDPD-HVC局放分析仪配套使用，能够实现在与被测电缆不接触的状态下确定放电点的三维空间位置及放电的强弱，从而判断被测点的绝缘状况，提前预防电缆、端子箱击穿、着火、爆炸等事故的发生。可应用于电缆端头、电缆分接箱的局部放电在线检测及定位。该产品经上千例电缆分接头的检测验证，准确率达100%。

该系统主要适用于高压电缆及附件的局部放电检测、带电检测、定位。也可用于各种电压等级和容量的变压器、电抗器、发电机、互感器、套管、高压开关及开关柜和其它高压电气设备的局部放电检测、带电检测、定位。

1. 测量方式：非接触测量
2. 工作环境：环境温度：-10～50℃；相对湿度：≤95%
3. 适用电压等级：35kV 及以下
4. 信号传输介质：光纤
5. 传感器：声电组合
6. 电信号灵敏度：10pC
7. 超声信号灵敏度（无遮挡）：100pC（与放电性质有关）
8. 电信号方向性：中心轴夹角<25°
9. 超声信号方向性：中心轴夹角<15°
10. 测量频带：3dB 带宽 10kHz～1MHz
11. 功耗：250mW
12. 电源：2xDC9V（9V集成电池）
