产品概述
电能质量分析仪，是对电网运行质量进行检测及分析的专用便携式产品。可以提供电力运行中的谐波分析及功率品质分析，能够对电网运行进行长时间的数据采集监测。同时配备电能质量数据分析软件，对上传至计算机的测量数据进行各种分析。
产品特点
- 一种电能质量分析专用仪表。
- 使用ARM和DSP以及16M字节的存储器；
- 仪表使用触摸屏，使操作更简单、方便；
- 可进行测量，并保存数据，将其上传到PC机进行分析；
- 模块化结构，设计合理，运行可靠。
- 中文菜单操作，简单易学。
- 可使用USB盘更新仪表软件，软件升级简单、方便；
- 在PC机上用电能质量数据分析软件对测量数据进行详细分析。
产品参数

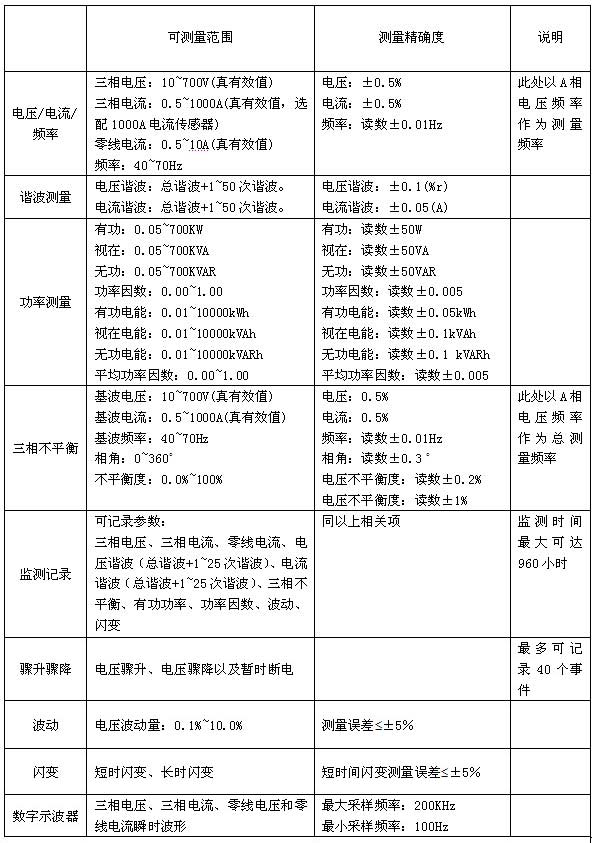

各项检测功能准确度指标
- 电压信号输入回路：
- 直接接入， 输入阻抗：1MΩ，20pF
- 测量范围：电压真有效值 10～700V(有效值)
- 尖峰电压：1000V
- 功率消耗：小于0.5VA/相
- 电流输入回路：
- 间接接入.
- 测量范围：电流真有效值 1A,5A,10A,100A,1000A（选择对应电流传感器）
- 浪涌电流： 1000A(选用1000A电流传感器)
- 功率消耗：小于2.0VA/相
- 测量信号频率范围： 40Hz～70Hz
- 显示屏： 320×240 彩色图形LCD + 触摸屏
- 内存容量： 16 M字节FLASH
- 外部存储接口：USB （可插接U盘）
- 工作电源： 可充电锂电池，充满可工作5~6小时
- 外接电源： AC100~240V/DC16.8V-1A 电源适配器/充电器
