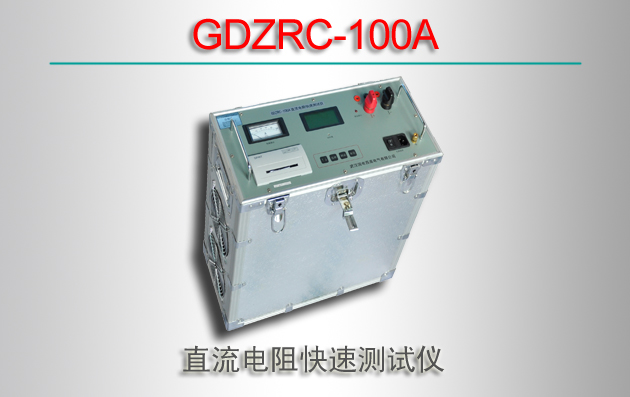

产品概述 变压器绕组的直流电阻测试是变压器在交接、大修和改变分接开关后，必不可少的试验项目。在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪。它采用全新电源技术，具有测量迅速、体积小巧、使用方便、测量精度高等特点。是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
本产品符合国家标准GB6587-86《电子测量仪器环境试验总纲》及GB6593-86《电子仪器质量检定规则》的要求。
直流电阻测试 - 结构特征与工作原理:
直流电阻测试采用典型的四线制测量法。以期提高测量电阻（尤其是低阻）的准确度。程控恒流源、程控前置放大器、A/D转换器构成了测量电路的主体。中央控制单元通过控制恒流源给外部待测负载施加一个恒定、高精度的电流，然后，将所获得的数据（包括测试电压、当前的测试电流等）进行处理，得到实际电阻值。
本仪器可存储255试验数据，并且可打印存储的所有试验数据。仪器复位、掉电时所存储的数据均不丢失
产品参数
| 测试电流 | 5A 10A 25A 50A 100A |
| 测量范围 | 5A： 10mΩ~4Ω |
| 10A： 10mΩ~2Ω | |
| 20A： 10mΩ~1Ω | |
| 50A： 1mΩ~0.4Ω | |
| 100A： 1mΩ~0.2Ω | |
| 测量准确度 | ±0.2%±2个字（满量程） |
| 显示方式 | 128×64点阵显示 电阻显示为4 1/2位 |
| 最大分辨率 | 5A 10A 20A 档最大分辨率1μΩ 50A 100A档最大分辨率0.1μΩ |
| 电源 | AC 220V±22V，50Hz±2 Hz 保险管10A |
| 最大功耗 | 1200W 测试电流为50A时 |
| 工作环境 | 环境温度:0°～40° |
| 相对湿度 | ≤80% |
| 体积 | 440╳300╳425 (mm) |
| 重量 | 40kg 带配件 |
